煤粉管道三維補償器
全國咨詢熱線：
13832760163
產品詳情
煤粉管道三維補償器采用導流筒、接管一體結構，可以很好的適用介質磨損，用于輸送煤粉管道，粉煤灰管道，熱風氣固兩相流體輸送管道，一次風、三次風、三次風輸送管道的位移補償；及帶其它固體粉塵、顆粒的氣固兩相流體有熱位移要求的煤粉管道系統。
一、煤粉管道三維補償器型號示例：
HJMSW700×6J/100-1000表示：公稱通徑為700mm，波數為3+3，補償量100mm，長度為1000mm的煤粉管道補償器。
二、煤粉管道三維補償器的特點：
補償煤粉管道位移，位移剛度?。徊宦┓郏环e粉；撓性好，管系膨脹自如；安裝簡單，維護方便，使用時間長；解決了煤粉泄漏的問題，使機組正常運行。
三、煤粉管道三維補償器材質：
煤粉管道補償器的主體撓性元件金屬波紋管采用多層一次液壓成型工藝，采用奧氏體不銹鋼材質制造，接管是由低合金高強度結構鋼制造，與導流筒一體，具有良好的耐磨性能，導流筒厚度增加，使補償器使用時間長。
四、煤粉管道三維補償器的選型及安裝要求：
1.煤粉管道三維補償器吸收位移：能夠吸收軸向位移（X）、任意向的橫向位移（Y）、軸向補償量（Xo）、橫向補償量（Ymm）能滿足機組要求，選用時應滿足下列計算式：
2.200MW以上功率的大型火電機組：鍋爐燃燒器與煤粉管道接口處的垂直位移200毫米以上，水平位移、40毫米以上，膨脹節要盡可能近燃燒器安裝，并設置固定支架，隔離支架5以外管線的變形，使該補償器主要吸收鍋爐的位移，見下述安裝方式：

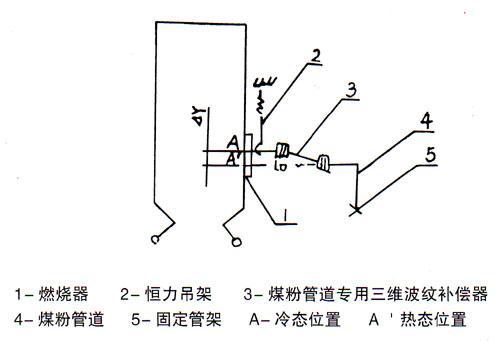

1）靠近燃燒器入口處水平安裝：鍋爐的垂直位移，鍋爐及煤粉管道的任意方向位移，補償器主要通過橫向撓曲以及少量軸向位移伸與壓縮來吸收。為減少磨損和流阻，產品按冷緊狀態安裝（又稱偏裝），冷緊量為入口處的垂直位移ΔY。以保證補償器能在水平狀態下工作

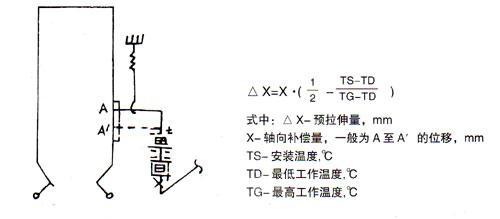

2）靠近燃燒器入口處垂直安裝：此時補償器主要通過伸縮以及少量橫向撓曲來吸收位移。為減少A點受力，補償器按預拉伸狀態安裝，預拉伸量按下式計算：
注：產品訂貨時，如用戶提出預拉伸由制造廠家完成，則產品的供貨長度L+ΔX。如由用戶完成，可在產品安裝之前，通過產品的雙頭螺柱和螺母使二組波紋管的長度各增加1/2ΔX。
3）煤粉管道三維補償器的橫向補償量較軸向補償量大，而橫向剛度又小于軸向剛度，所以在管線布局條件下盡可能選擇水平安裝方式。
4）設置恒力吊架主要用于承受管道的重量以及減少補償器變形反力矩。煤粉管道三維補償器剛度小，且不會發生運動受阻。因此，按上述二種安裝方式恒力吊架有時可以省略。能否省略應由設計部門來定。
5）從固定支架到風箱間的煤粉管道可按補償要求在水平管段上設計補償器。管道的重量有剛吊或恒力吊架支承，不允許用補償器承受管道的重量。
6）一個補償段（爐與固定支架或風箱間）只允許有一個煤粉管道三維補償器，不允許在一個煤粉管道三維補償器段內與其它類型補償器混用。
7）安裝、吊運及施工時不應損傷、碰撞波紋管。
